Obok wypróbowanych zalet Systemu STRATE:

100% przepustowości układu

małe opory przepływu

cicha praca oraz pewność zamknięcia - nie wymaga nadzoru

gwarancja szczelności przy niewielkich przeciwciśnieniach

pochylenie siedziska klapy eliminuje hałas oraz skraca drogę zamknięcia x

większa powierzchnia klapy skutecznie chroni przed uderzeniami ciśnień

sposób mocowania klapy umożliwia łatwą wymianę wkładki zamykającej

Podwójna warga gwarantuje optymalne uszczelnienie AWASTOP	AWASTOP - przy otwartej klapie przepustowość wynosi 100%

ZAKRES ZASTOSOWAŃ

Dzięki temu, że klapy AWASTOP gwarantują pełną przepustowość można je stosować tam gdzie medium zawiera części stałe np. ścieki komunalne.

Niewielkie opory przepływu umożliwiają stosowanie klap AWASTOP dla wody oraz innych mediów, szczególnie tam gdzie powstają duże straty ciśnień co wymaga stosowania dużych pomp.

Przy normalnych warunkach prac i obciążeń nie powstają hałasy oraz uderzenia klap.

Dobierając armaturę dla rurociągów oraz rozwiązując konkretne przypadki prosimy zwrócić uwagę na armaturę specjalną.

klapy ze sprężyną dociskową
klapy siodłowe
zawory napowietrzające i odpowietrzające

OPIS

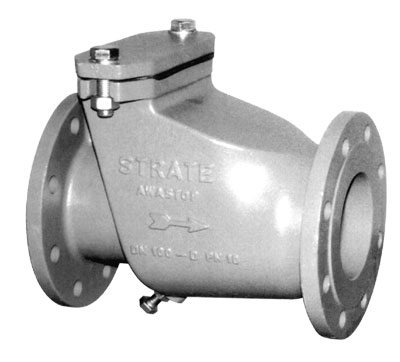

Istotę stanowi klapa zamykająca z zawulkanizowaną wkładką zamykającą. Element zamykający jest zamocowany w pokrywie.

Dodatkowe wargi uszczelniające wykonane z butylkauczuku B100 twardości 55° Shore i zakresie pracy do +130°C pozwalają na szczelne zamknięcie nawet przy niewielkich przeciwciśnieniach. Na życzenie wykonujemy z gumy o specjalnych właściwościach jak perbunan, vitol, silikon, ewentualnie o temperaturze pracy od 35°C do +250°C. Na szczególną uwagę zasługuje pochylone siedzisko klapy, dzięki temu droga zamknięcia się skraca oraz wyeliminowane zostają powstające hałasy.

Wszystkie klapy AWASTOP umożliwiają poprzez konstrukcją obudowy oraz specjalną konstrukcję elementu zamykającego pełny przepływ. W praktyce oznacza to, że nie powstają opory przepływu oraz hałas.

OPORY PRZEPŁYWU (WODA, ŚCIEKI)

DANE TECHNICZNE / MATERIAŁY

Długość wg. DIN 3202
Wymiary kołnierza przyłączeniowego i otworów wg. DIN 2501
Temperatura pracy od 130°C do -35°C
Twardość elementu zamykającego 55° Shore
