AWALIFT 1/2 — TŁOCZNIA ŚCIEKÓW Z POŚREDNIM SYSTEMEM SEPARACJI SKRATEK

Agregat pompowy zbudowany na bazie stalowego zbiornika obustronnie pokrytego powłoką z tworzyw sztucznych, wyposażony w dwa zespoły pomp wirnikowych wraz z komorami do pośredniej separacji części stałych oraz w armatury i urządzenia niezbędne do przepompowywania ścieków.



tłocznia AWALIFT jest wyposażona w urządzenia technologiczne oraz sterowanie, przystosowane do pracy w trybie automatycznym wraz z systemem zdalnego nadzoru,

szczelna instalacja likwiduje wszelki kontakt ścieków z otoczeniem, eliminuje emisję odorów oraz zagrożenie eksplozji,

zastosowanie różnych wielkości wirników, mocy napędów oraz sposobu załączania pomp, umożliwia zmianę wydajności pompowni oraz wysokości podnoszenia,

stabilny, zamknięty metalowy zbiornik, służący do gromadzenia ścieków, jest przystosowany do zabudowy w suchej komorze, w piwnicy lub w budynku pompowni,

system pośredniej separacji części stałych umożliwia stosowanie wysoce sprawnych i wydajnych wielokanałowych pomp wirnikowych,

pobierz

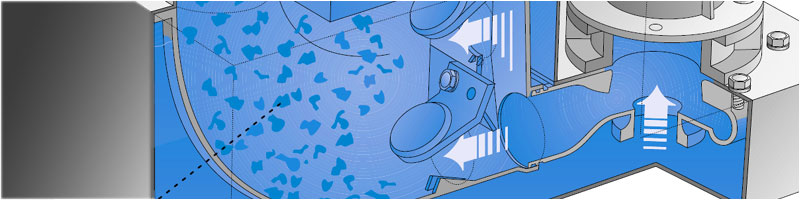

zamontowane wewnątrz zbiornika wirowe separatory części stałych skutecznie chronią pompy przed zapychaniem oraz umożliwiają rezygnację z komory krat,

separacja skratek powoduje mniejsze zużycie pomp i armatury, wydłuża żywotność urządzenia oraz obniża koszty eksploatacyjne,

konstrukcja urządzenia pozwala na łatwy dostęp do zainstalowanej armatury, pomp i innych urządzeń oraz zapewnia komfortowe i bezpieczne warunki obsługi.



Maksymalny dopływ godzinowy: 15 m3/h
Typ medium: ścieki surowe
Wysokość dopływu: 750 mm dla DN 150
700 mm dla DN 200
Wymiary zbiornika:

l = 1400 mm,
b = 800 mm,
h = 1000 mm
Objętość zbiornika: 430 l
Ciężar:

ok. 520 kg
Obszar pod zabudowę: 2,00 m x 2,00 m
lub ø 2,00 m
Otwór montażowy: 1,50 m x 1,00 m
Przyłącze na wejściu: Mufa dla rury z tworzywa DN 150 - PN 10
Kołnierz DN 200 - PN 10
Przyłącze na wyjściu: Kołnierz DN 100 - PN 10
Napowietrzanie i odpowietrzanie: DN 65 ew. 70
Przyłącze elektryczne: 380 V, 50 Hz
Stopień ochrony: IP 67
Moc silnika: 1,5 kW-1500 min-1
2,2 kW-1500 min-1
3,0 kW-1500 min-1
3,0 kW-3000 min-1
Stopień ochrony: IP 54
Moc silnika: 4,0 kW-3000 min-1
5,5 kW-3000 min-1
7,5 kW-3000 min-1
11,0 kW-3000 min-1


ZAKRES ZASTOSOWAŃ

Tłocznia AWALIFT 1/2 znajduje zastosowanie do odprowadzania ścieków z dużych budynków użyteczności publicznej, obiektów handlowych, hoteli, restauracji, ośrodków rekreacyjnych, zakładów przemysłowych oraz małych osiedli, wszędzie tam gdzie grawitacyjne odprowadzenie cieków jest technicznie niemożliwe lub zbyt kosztowne.

W przypadku zagrożenia piętrzeniem w kanale zrzutowym z możliwością zwrotnego zalewania przepompowni, zaleca się ułożenie przewodu tłocznego w kształcie pętli z wyniesieniem ponad rzędną podłączenia rurociągu do komory rozprężnej lub do kolektora.

Zabudowa tłoczni nie wymaga stosowania stref ochronnych. Szczelny dla cieczy i gazów zbiornik umożliwia zainstalowanie tłoczni wewnątrz budynku, względnie w zewnętrznej suchej komorze przepompowni.


OPIS

Tłocznia AWALIFT 1/2 jest w pełni automatycznym przepływowym agregatem, przeznaczonym do przepompowania ścieków.

Fabrycznie zmontowane, gotowe do pracy urządzenie spełnia wymagania dyrektywy Unii Europejskiej EN 12056-1 oraz warunki określone w PN-EN 12050-1.

Zbiornik urządzenia jest odlewem wykonanym ze specjalnego stopu aluminium, którego ścianki są pokryte powłoką ochronną, odporną na cieki i inne media agresywne. Na zbiorniku zainstalowane są pompy, armatura i wskaźnik wartości granicznych poziomu ścieków.

Opatentowany przez STRATE system pośredniej, wewnętrznej separacji części stałych, który tworzą pompy i zamontowane wewnątrz zbiornika komory separatorów, zapewnia bezawaryjną pracę urządzenia oraz optymalne zużycie energii. Separatory skratek są odlane ze specjalnych stopów odpornych na korozję.

Podwójny układ przemiennie załączanych pomp gwarantuje niezakłócony cykl pracy przepompowni w najtrudniejszych warunkach eksploatacyjnych, szczególnie w przypadkach zagrożenia piętrzeniem.


ZAKRES DOSTAW

Standardowa kompletacja tłoczni AWALIFT obejmuje następujące zespoły:

zbiornik z wbudowanymi separatorami skratek,
pompa wirnikowa typu ST
klapy zwrotne typu AWASTOP PN 10/16,
zasuwy kołnierzowe odcinające PN 10,
kolektor tłoczny (tzw. „portki”),
czujnik wartości granicznych poziomu cieczy w zbiorniku tłoczni ze stycznikiem alarmowym,
Rozdzielnica sterownicza tłoczni


WYPOSAŻENIE DODATKOWE

Studzienka AWASCHACHT
Wykonanie dwuczęściowe, zabezpieczona przed wyporem wody do wysokości wody gruntowej 0,7 m poniżej powierzchni terenu.

Wyposażona w:
Pokrywa włazu typu 80 ED 800 x 800 mm, stal kwasoodporna V4A, odchylna, wywietrznik oparów z kratką przeciw insektom.

Drabina złazowa:
stal kwasoodporna V4A. Wylewka betonowa dla tłoczni ścieków, wysokość około 40 cm z dołkiem dla pompki odcieków.

Przewody:
zasilające dla pomp, zasilające dla oświetlenia wewnętrznego przepompowni, czujnika poziomu, czujnika zawilgocenia studni, pompki odcieków, sygnałowe włamania. Wszystkie ułożone w tortach kablowych i wyprowadzone pod zaciski odbiorników.

Przejścia szczelne do rur:
rura zasilająca 2 x -WD1-, rura tłoczna 2 x -WD1-, przewód na kable, 150 wentylacja studzienki, wentylacja zbiornika

1 odcinek rurociągu grawitacyjnego:
PCV-U o dł. 600 mm

1 odcinek rurociągu tłocznego:
PCV-U o dł. 3200 mm

2 wywietrzniki oparów:
DN 150 z PCV dla wentylacji studzienki, DN 100 z PCV dla wentylacji zbiornika

Pompa odwadniająca
U3K Niro, 0,32 kW
Czujnik zawilgocenia komory tłoczni

Oświetlenie wewnętrzne przepompowni:
2 lampy oświetleniowe IP 55 60 W
